Стандартные решения. Предохранительные клапаны Sun Hydraulics в сборе с корпусами. Официальный дистрибьютор в России.

Стандартные решения. Предохранительные клапаны Sun Hydraulics в сборе с корпусами.

Предохранительные гидравлические клапаны с пилотным управлением

Применение

Данные предохранительные клапаны являются нормально закрытыми и регулируются в широком диапазоне рабочих давлений (до 350 бар). Как правило, они применяются при необходимости точного регулирования давления в системах, в которых наличие перетечек не критично.

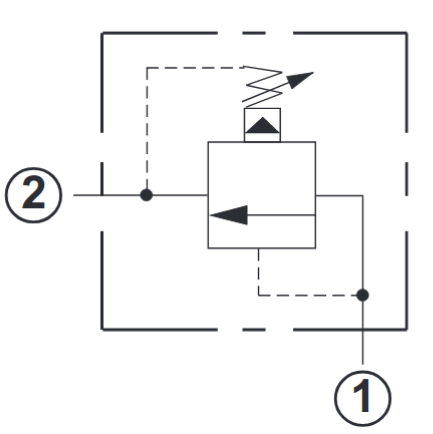

Предохранительный клапан непрямого действия (с пилотным управлением)-гидравлическая схема

Конструктивные принципы и особенности

- Клапаны оснащаются заслонкой изнержавеющей стали толщиной 150 мкм для защиты дросселирующего отверстия главной ступени;

- Низкие перетечки: 50...115 см3/мин на 100 бар, в зависимости от типоразмера;

- Низкий гистерезис: менее ±1%;

- Минимальное усилие при регулировке.

Скачать каталог можно тут.

Предохранительные гидравлические клапаны прямого действия

Применение

Данные клапаны имеют запатентованную конструкцию с переменной площадью проходного сечения и регулируются в широком диапазоне давлений (до 350 бар). Благодаря великолепным характеристикам клапанов, рекомендуется их применение при необходимости быстрого срабатывания, в системах с возможным загрязнением гидравлической жидкости, в которых важным фактором является минимизация перетечек.

Предохранительный клапан прямого действия Sun Hydraulics - гидравлическая схема

Примеры применения: защита насосов постоянного и переменного рабочего объема от превышения допустимого давления, защита исполнительных звеньев(цилиндров и гидромоторов) от гидроударов.

Конструктивные принципы и особенности

- Максимальные перетечки в закрытом положении: 10 капель в минуту;

- Давление закрытия составляет 90% от давления открытия для всех пяти типоразмеров;

- Не рекомендуется повторная настройка, что обусловлено большим усилием регулировки.

Скачать каталог можно тут.

Блоки двухлинейных предохранительных гидравлических клапанов (с пересекающимися линиями)

Применение

Блоки предохранительных гидравлических клапанов с пересекающимися линиями применяются для защиты компонентов системы от гидравлических ударов и повреждений, которые могут быть вызваны при внезапных остановках инерционной нагрузки. Кроме того, указанные блоки клапанов обеспечивают защиту контуров поворота и других приводов двунаправленного действия от возможных гидроударов и кавитации. Компания Sun Hydraulics производит блоки предохранительных клапанов с пересекающимися линиями, предназначенные для установки в линию, а также ряд одинарных и двойных блоков клапанов модульного монтажа для упроoения схем с использованием электромагнитных клапанов по ISO 02, ISO 03, ISO 05, ISO 07, ISO 08.

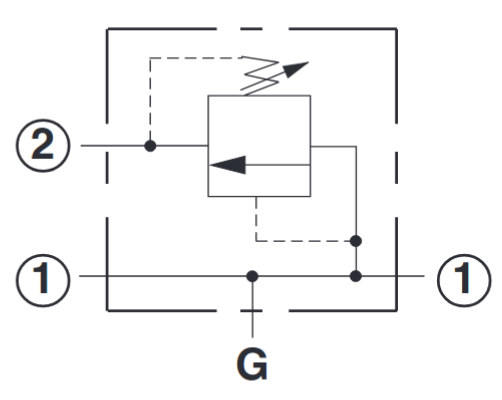

Предохранительный клапан для гидромотора

Скачать каталог можно тут.

Предохранительные клапаны с пилотным управлением, вентилируемые

Применение

Вентилируемые предохранительные клапаны с пилотным управлением оснащены дополнительной линией для внешнего управления.

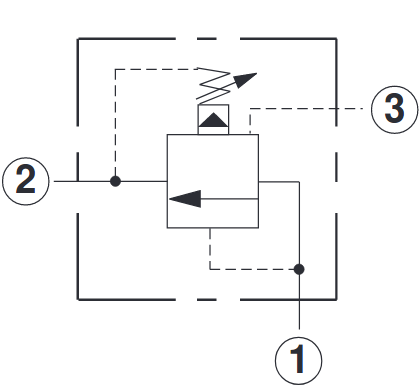

Вентилируемый предохранительный клапан Sun Hydraulics гидравлическая схема

Конструктивные принципы и особенности

- Клапаны оснащаются заслонкой изнержавеющей стали толщиной 150 мкм для защиты дросселирующего отверстия главной ступени;

- Низкие перетечки: 50...115 см3/мин на 100 бар, в зависимости от типоразмера;

- Пилотный расход: 0,15...0,35 л/мин, в зависимости от типоразмера;

- Низкий гистерезис: менее ±1%;

- Минимальное падение давления при разгрузке.

Скачать каталог можно тут.

Манифольды (блоки гидроклапанов) Sun Hydraulics с электромагнитным управлением, с вентилируемым предохранительным гидравлическим клапаном.

Применение

Данный блок клапанов имеет две функции:

1. Сброс излишнего давления из линии 1 в слив (линия 2) при превышении давления в линии 1 настройки клапана.

2. Электромагнитное управление обеспечивает возможность вентилирования клапана, снижая давление до минимума.

Блок клапанов выпускается в двух исполнениях: нормально открытый (опция «Н») и нормально закрытый (опция «С»), также имеется исполнение с пустым седлом под пилотный клапан. Нормально открытое исполнение подразумевает, что при отсутствии напряжения на катушке давление является минимальным. Нормально закрытое исполнение подразумевает, что при отсутствии напряжения на катушке давление является максимальным.

Блок клапанов разгрузки Sun Hydraulics

Скачать каталог можно тут.

Стандартные решения (гидравлические клапаны в сборе с корпусами) SUN HYDRAULICS представлены в этом разделе.
